Химическая структура полиэфиркарбоната

И.А. Барвинский, И.Е. Барвинская
Опубликовано: 2005. Обновление: 2.02.2018

     Полиэфиркарбонаты - чередующиеся сополимеры или блок сополимеры поликарбоната и сложных полиэфиров. Преимуществами полиэфиркарбонатов перед поликарбонатами являются повышение теплостойкости (полиэфиркарбонаты на основе терефталевой и изофталевой кислот) или повышение светостойкости материала (полиэфиркарбонаты на основе ITR).


Полиэфиркарбонаты на основе терефталевой и изофталевой кислот

     Увеличение содержания жестких полиэфирных фрагментов терефталата и изофталата в сополимере повышает теплостойкость материала.

Полиэфиркарбонатный блоксополимер на основе терефталевой кислоты

     В сополимерах на основе смесей изофталевой и терефталевой кислот, теплостойкость повышается при увеличении содержания терефталевой кислоты в смеси. В блоксополимерах теплостойкость повышается при увеличении длины m полиэфирных блоков. По данным В.В. Америк для соотношения терефталевой и изофталевой кислот 4:1 при увеличении длины полиэфирного блока с 3 до 8 звеньев температура стеклования повышается со 195 ^оС до 215 ^оС.
    Полиэфиркарбонаты на основе смесей терефталевой и изофталевой кислот выпускались компаний GE Plastics.

Полиэфиркарбонат на основе ITR

     Полиэфиркарбонат на основе ITR (изофталат-терефталат-резорцинола) - чередующийся сополимер, содержащий помимо поликарбонатных сегментов сегменты изофталатрезорцинола и терефталатрезорцинола:

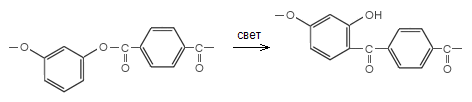

     Под действием света сегменты терефталатрезорцинола в поверхностном слое материала (на глубину несколько микрон) превращаются в сегменты гидроксибензофенона, которые поглощают почти все УФ-излучение:

Поэтому полиэфиркарбонат на основе ITR имеет очень высокую светостойкость, в 5-10 раз превышающие светостойкость поликарбоната.

     Америк В.В. Прогресс в химии и технологии производства поликарбоната // Пласт. массы. 2003. № 11. - С. 11-16.
     Смирнова О.В., Ерофеева С.Б. Поликарбонаты. -М.: Химия, 1975. С. 251-253.
     Blubaugh C. New weatherable thermoplastics: Lexan SLX resins // The 40^th Int. Symp. on Macromolecules “Macro 2004”. Paris. July 4-9. 2004.
     Brydson J.A. Plastics мaterials. 7 th edition. Butterworth Heinemann, 1999. - P. 566, 579-580.
     Naitove M.H. New polymer uses sunlight to arm itself against UV damage // Plast. Tech. 2004. № 2.
     Schmidhauser J., Sybert P.D. Nonbisphenol A polycarbonates // J. Macromol. Sci. Polymer Rev. 2001. V. C41, № 4. - P. 325-367.

Перепечатка публикаций сайта допускается только с
разрешения авторов
